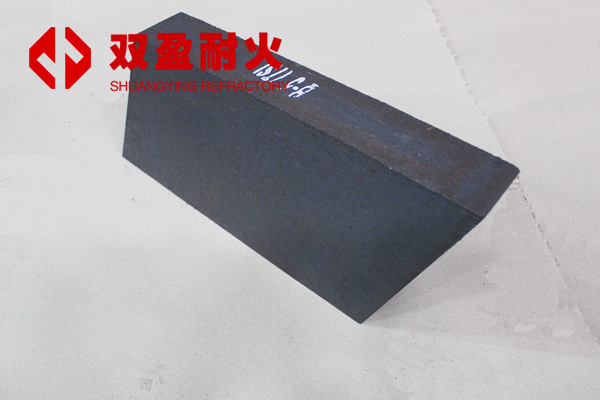

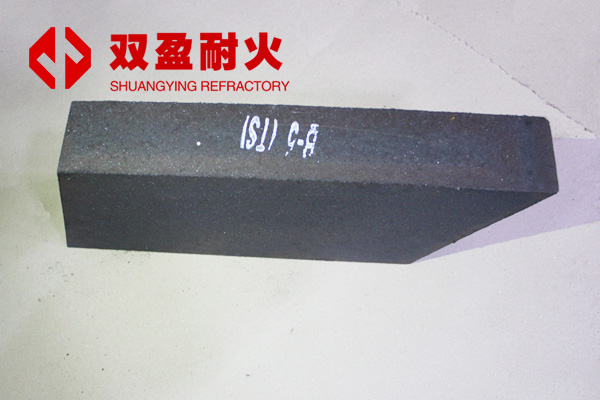

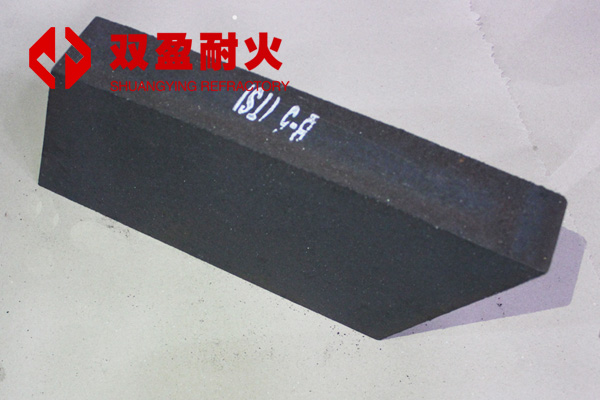

电熔半再结合镁铬砖是指以部分电熔镁铬砂为原料烧成的耐火制品。电熔半再结合镁铬砖的主要矿物组成为方镁石、尖晶石和少量硅酸盐。颗粒为乳浊结构，方镁石晶内尖晶石发育完全，基质部分为交代溶浊结构。晶体间为方镁石-方镁石或方镁石-尖晶石的直接结合，硅酸盐相呈孤立状态存在于晶粒间，电熔半再结合镁铬砖的抗热震生优于电熔直接结合镁铬砖。

制造工艺：

　　以电熔镁铬料作属粒，加入部分铬矿和镁砂或烧结合成镁铬料作细粉，按常规工艺制砖。电熔镁铭料应在弱氧化气氛中熔炼，料中不应有较多的还原相，更忌金属铁、铬；用作细粉的镁砂、铬铁矿必须共磨，细度应保证小于0.088mm占95%以上；采用高吨位压砖机成型，砖坯密度大于3.2g/cm3。砖坯经干燥后，装窑水分小于1.0%。制品在隧道窑内烧成，烧成温度1750℃以上，窑内保持弱氧化气氛。

特性与应用：

　　电熔半再结合镁铬砖致密、气孔率低，高温强度高，抗热震性优于电熔再结合镁铬砖，抗渣侵蚀能力强。可用于炼钢电炉易损部位，RH、DH真空脱气装置，VOD、LF、ASEA-SKF、AOD等二次精炼炉渣线及其他侵蚀严重部位，炼铜转炉风口区、水泥回转窑烧成带和玻璃熔窑蓄热室。电熔半再结合镁铬砖比组成相当的电熔再结合镁铬砖成本低、抗热震性好，在一定范围内可替代电熔再结合镁铬砖。
